Um sistema fotovoltaico residencial é, antes de tudo, uma instalação elétrica. Os módulos no telhado são a parte visível, mas o que define se o sistema vai gerar o previsto por vinte e cinco anos com segurança está no dimensionamento, na escolha dos componentes, nas proteções e na qualidade da montagem. Este guia percorre o processo completo, na ordem em que ele acontece em uma residência conectada à rede.

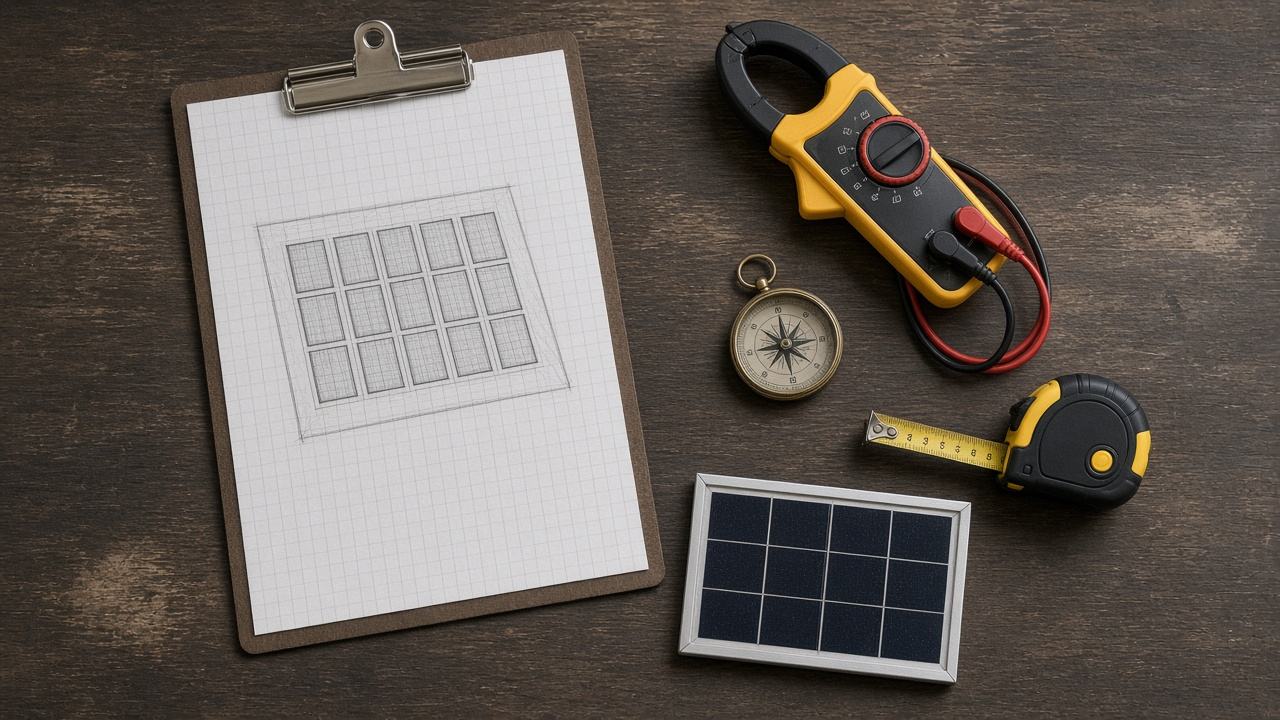

Tudo começa pelo histórico de consumo. As faturas dos últimos doze meses mostram a média mensal em kWh e as variações entre verão e inverno; um ar-condicionado usado quatro meses por ano pesa muito na média anual e pouco nos outros oito. É a partir desse número, dividido por trinta, que se obtém o consumo diário a ser coberto pela geração.
O levantamento também registra o tipo de ligação da casa, se monofásica, bifásica ou trifásica, a corrente do disjuntor geral e o estado do padrão de entrada. Essas informações limitam a potência máxima que pode ser conectada sem obras no padrão e definem o tipo de inversor.
Por fim, conversa-se sobre planos: um carro elétrico, uma piscina aquecida ou a chegada de mais um morador mudam o consumo futuro. Dimensionar apenas para o passado é a causa mais comum de sistemas que ficam pequenos em dois anos.

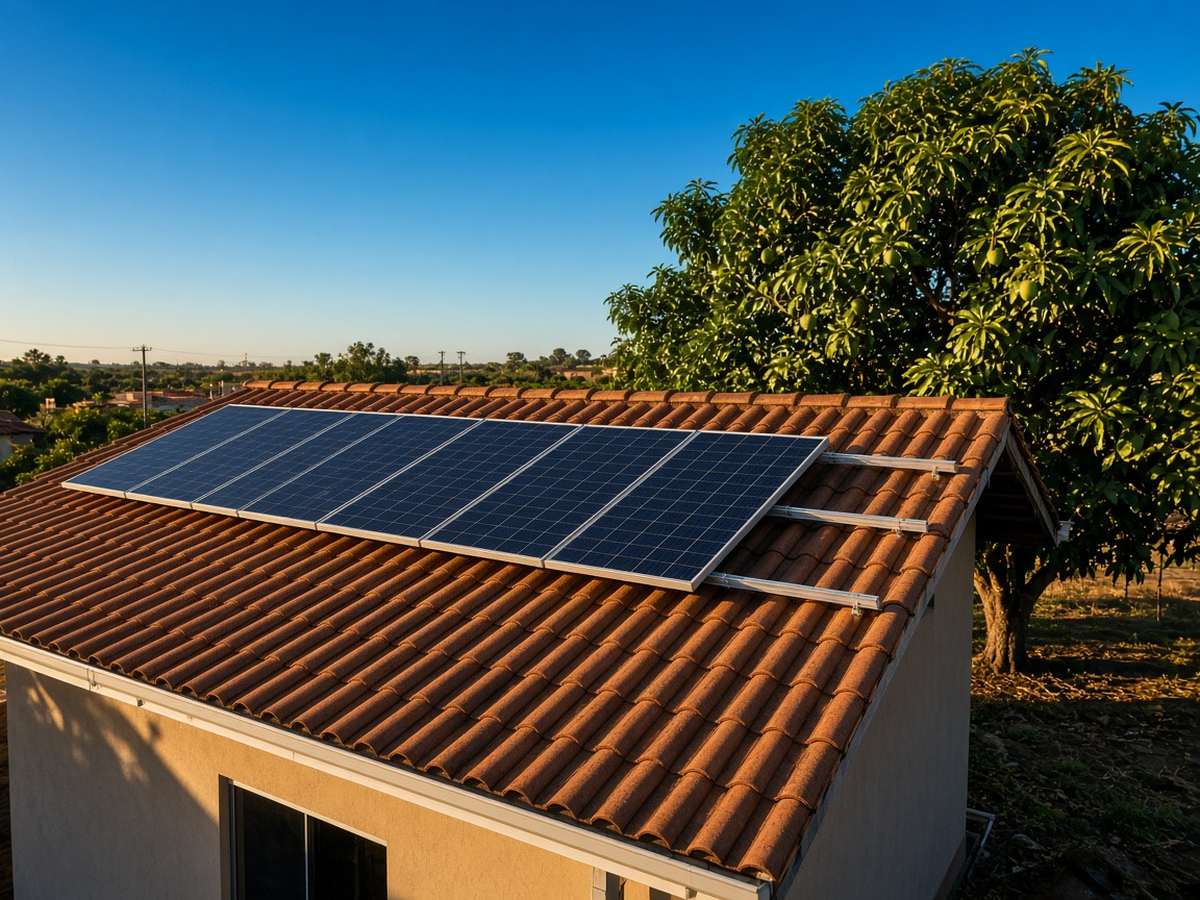

O telhado é avaliado em três aspectos. O primeiro é estrutural: telhas cerâmicas, de fibrocimento, metálicas ou laje pedem estruturas de fixação diferentes, e madeiramento antigo pode precisar de reforço. O segundo é a orientação: no Brasil, faces voltadas para o norte recebem mais irradiação ao longo do ano, mas faces leste e oeste funcionam bem, com perda que raramente passa de 10% a 15%. A inclinação ideal costuma ficar próxima da latitude do local; em telhados muito planos, a estrutura pode compensar parte da diferença, com custo e efeito de vento a considerar.
A área disponível também é medida nessa etapa. Um módulo de 550 W ocupa por volta de 2,6 m², e entre as fileiras é preciso deixar corredores de circulação para a montagem e a manutenção. Telhados recortados, com muitas águas pequenas, comportam menos módulos do que a área total sugere, e é comum que o levantamento indique uma configuração diferente da imaginada pelo morador.
O terceiro aspecto é o sombreamento. Caixa d'água, chaminé, árvore do vizinho, prédio ao lado e até a antena podem projetar sombra em parte do dia. Como os módulos de uma mesma fileira trabalham em série, a sombra em um deles reduz a produção do conjunto inteiro. Ferramentas de análise solar e, em casos simples, a observação em horários diferentes do dia orientam a posição das fileiras e a eventual necessidade de otimizadores ou microinversores.

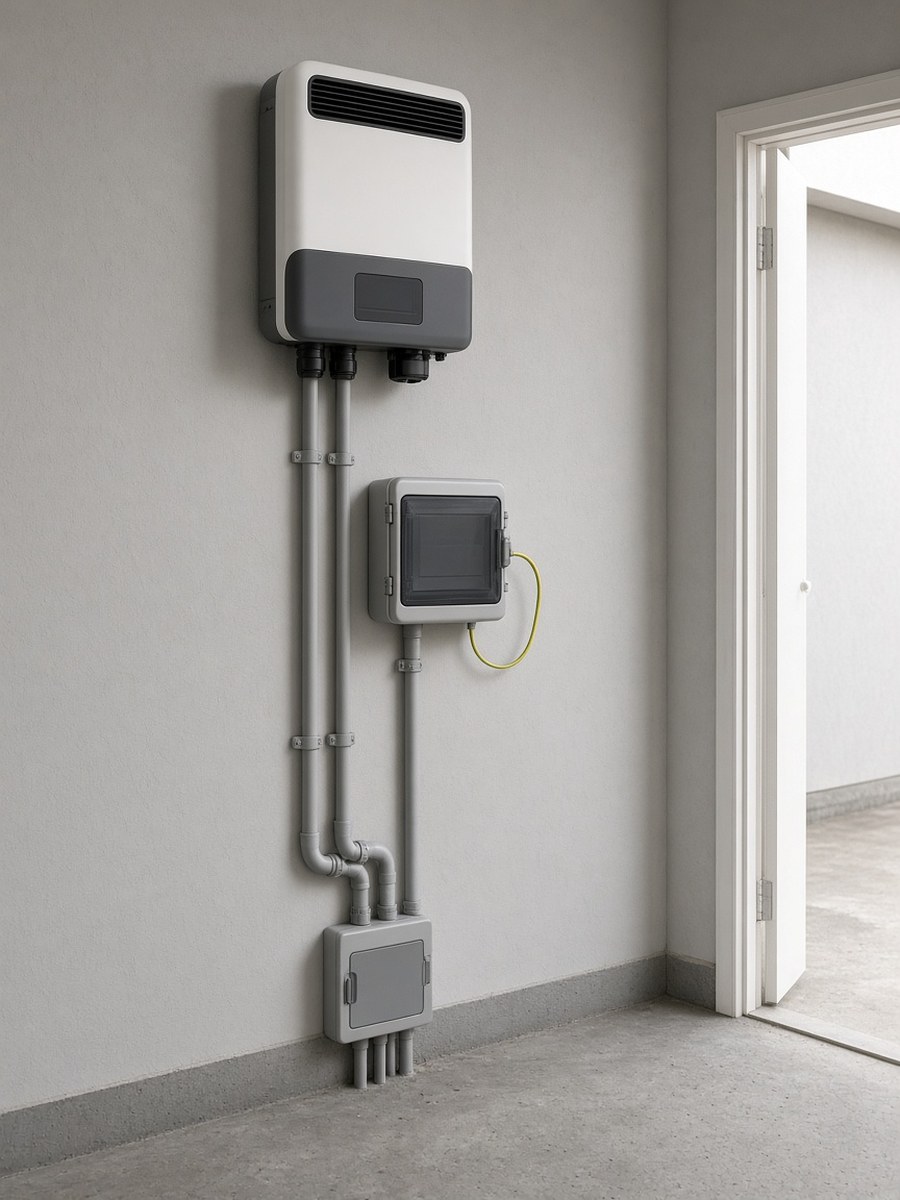

Um detalhe que costuma passar despercebido: o inversor precisa de um local ventilado, protegido do sol direto e da chuva, próximo ao quadro de distribuição. Garagens e áreas de serviço são os pontos mais comuns. Inversor instalado em parede que recebe sol da tarde perde rendimento e vida útil.
| Componente | Função | O que observar |
|---|---|---|
| Módulos fotovoltaicos | Convertem luz em corrente contínua | Potência nominal, eficiência, certificação, garantia de desempenho declarada pelo fabricante |
| Estrutura de fixação | Fixa os módulos ao telhado com inclinação e ventilação adequadas | Alumínio ou aço tratado, ganchos compatíveis com a telha, vedação dos furos |

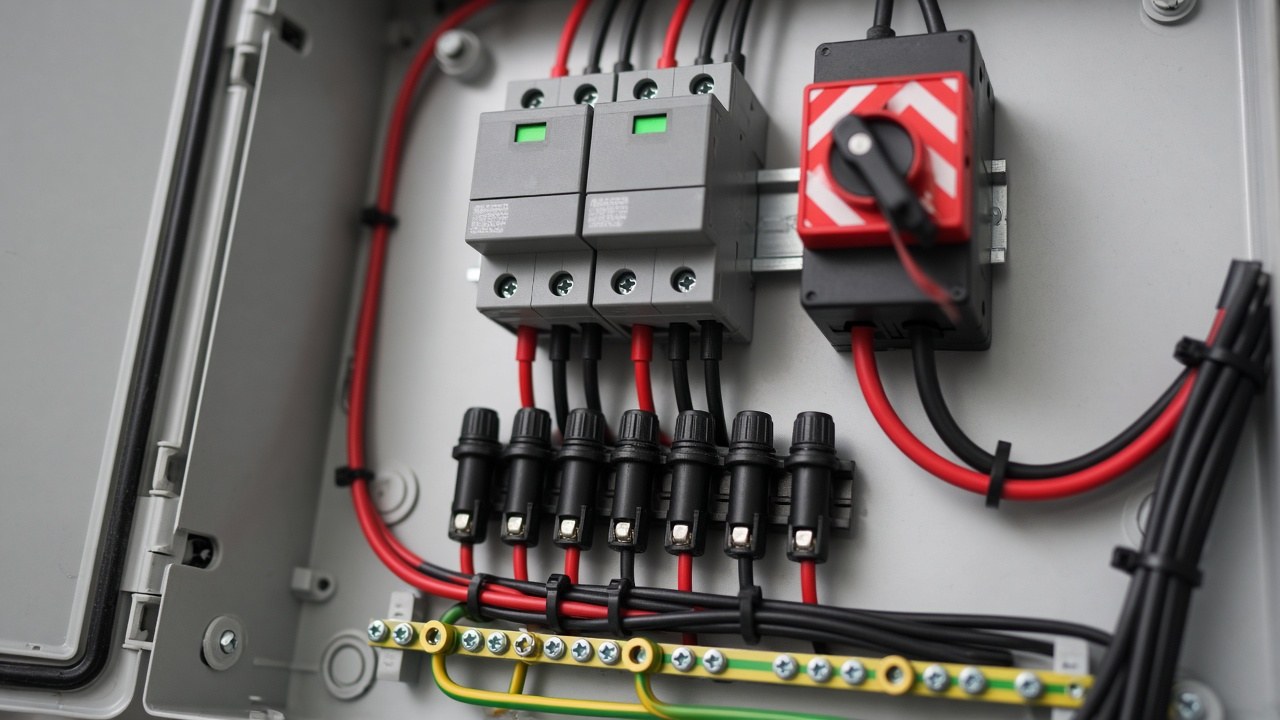

| String box | Reúne proteções do lado de corrente contínua | Fusíveis, chave seccionadora, dispositivos de proteção contra surtos, grau de proteção da caixa |
| Inversor | Converte corrente contínua em alternada sincronizada com a rede | Potência, número de entradas, faixa de tensão, anti-ilhamento, monitoramento |
| Proteções em corrente alternada | Protegem a ligação entre inversor e quadro | Disjuntor dedicado, dispositivo de proteção contra surtos, identificação clara |
| Cabos e conectores | Conduzem a energia entre as partes | Cabo solar resistente a UV, seção correta, conectores do mesmo tipo e fabricante |
| Aterramento | Escoa correntes de falta e surtos | Estruturas e módulos aterrados, ligação equipotencial, resistência medida |
Cada item da tabela tem um artigo mais detalhado neste portal. O ponto a guardar é que módulos e inversor representam a maior parte do custo, mas são as proteções, os cabos e a estrutura, itens de menor valor, que mais aparecem em relatórios de falha quando são mal escolhidos.
O projeto elétrico define o arranjo dos módulos em fileiras, a compatibilidade de tensão e corrente com o inversor, a seção dos cabos em função da distância e da queda de tensão admissível, o dimensionamento dos dispositivos de proteção e o traçado dos eletrodutos. Ele é acompanhado do diagrama unifilar, documento exigido pela distribuidora local na solicitação de acesso, e do memorial descritivo.
Duas normas técnicas brasileiras estruturam o projeto: a NBR 5410, que trata das instalações elétricas de baixa tensão em geral, e a NBR 16690, específica para instalações elétricas de arranjos fotovoltaicos. Elas definem, entre outros pontos, os requisitos de seccionamento, de proteção contra sobrecorrente e contra surtos, de identificação dos circuitos e de aterramento. A responsabilidade técnica pelo projeto e pela execução deve ser registrada por profissional habilitado.
Uma equipe de dois ou três instaladores conclui a montagem física de um sistema residencial de porte médio em um a três dias. Chuva, telhado de difícil acesso e distância entre telhado e inversor alteram esse prazo. Trabalho em altura exige cinto de segurança ancorado em linha de vida, calçado adequado e, em telhados frágeis, tábuas de distribuição de carga; uma equipe que sobe sem esse equipamento está sinalizando como trata o restante da instalação.
Ao final da montagem, antes de qualquer energização, o instalador confere a polaridade de cada fileira, mede a tensão de circuito aberto e compara com o valor esperado para a temperatura do momento. Uma fileira com tensão muito abaixo do previsto costuma ter um conector invertido ou um módulo fora do circuito, e é muito mais simples corrigir isso agora do que depois de fechar as caixas.
Com o projeto pronto, o instalador protocola a solicitação de acesso junto à distribuidora de energia que atende o imóvel. A distribuidora analisa a documentação, verifica a capacidade da rede no ponto de conexão e emite o parecer de acesso, geralmente em algumas semanas. Só então a instalação pode ser concluída e comunicada para vistoria.
Na vistoria, a distribuidora confere se o que foi instalado corresponde ao projeto, se as proteções e a sinalização existem e se o padrão de entrada está adequado. Estando tudo em ordem, o medidor convencional é substituído por um bidirecional, capaz de registrar tanto a energia consumida da rede quanto a energia injetada. A partir dessa troca, o sistema pode operar conectado, e a energia injetada passa a ser compensada nas faturas seguintes conforme as regras vigentes de geração distribuída.
Prazo total realista: entre a assinatura do projeto e a troca do medidor, o processo completo costuma levar de 30 a 90 dias, dependendo da distribuidora e da complexidade do ponto de conexão. A montagem em si é a etapa mais curta do processo.
O comissionamento é a verificação final: medição de tensão e corrente de cada fileira, teste de isolamento, teste de aterramento, verificação do funcionamento do anti-ilhamento e registro dos parâmetros no relatório de comissionamento. Esse relatório, junto com o diagrama unifilar, o memorial e as notas fiscais dos equipamentos, compõe a documentação que o morador deve guardar.
A maior parte dos inversores atuais oferece monitoramento por aplicativo, que mostra a geração diária e alerta sobre falhas. Acompanhar a geração nos primeiros meses e comparar com a estimativa do projeto é a forma mais simples de detectar um problema cedo: uma queda súbita costuma indicar fileira desligada, fusível queimado ou sombra nova.

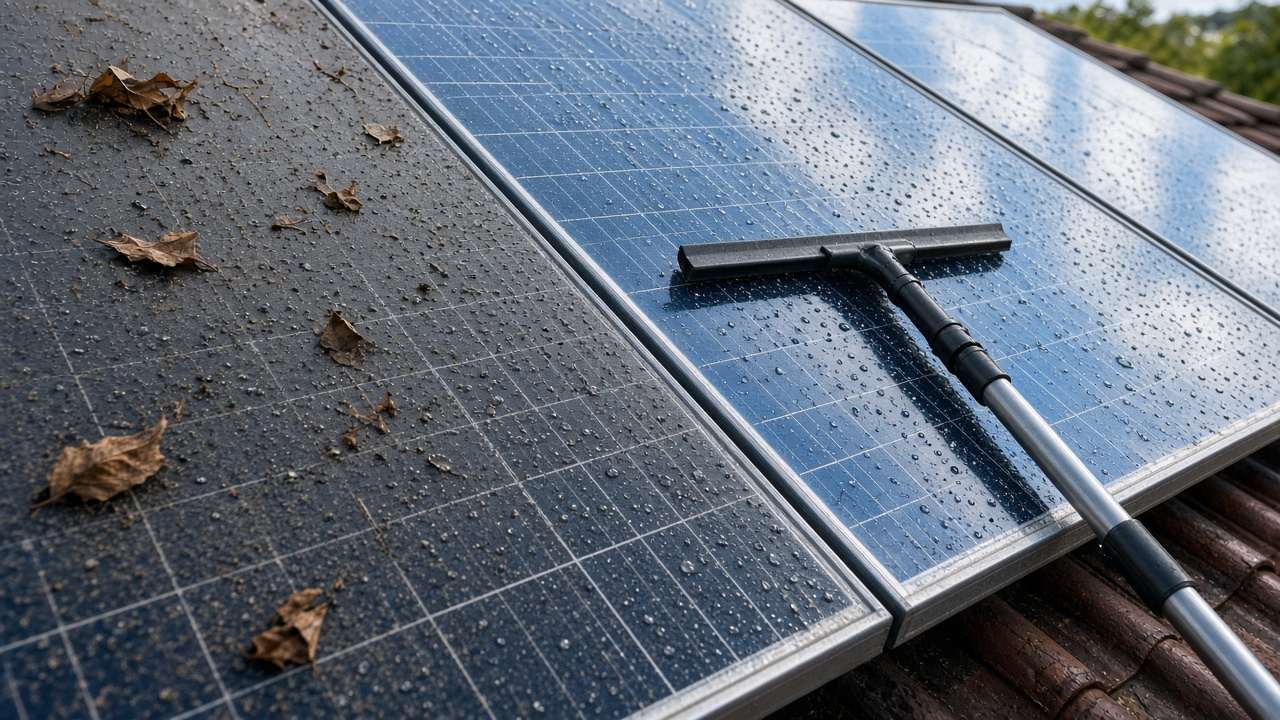

A manutenção de um sistema bem instalado é leve: limpeza dos módulos quando a sujeira acumulada for visível, inspeção visual anual de cabos, conectores e estrutura, reaperto de conexões e verificação dos dispositivos de proteção contra surtos, que têm indicador de fim de vida. Um calendário de manutenção detalhado está no blog.
Instalado com projeto, componentes compatíveis, proteções corretas e documentação completa, um sistema fotovoltaico residencial atravessa décadas com intervenções mínimas. Quase todos os problemas que chegam às equipes de manutenção têm origem em uma das etapas anteriores ter sido pulada.
